無錫太湖隧道,全長10.79公里,連接蘇錫常南部高速公路常州至無錫的路段,歷時4年施工建造, 終于在2021年底正式驗收完成。研華科技有幸能為無錫太湖隧道提供工業級以太網解決方案,并擔任整個隧道接入層網絡基礎設施的關鍵角色。
國內最長的湖底智慧隧道

無錫太湖隧道實景圖片
太湖隧道在整體結構上使用了與港珠澳隧道相同的“兩孔一管廊”設計標準,穿越整個太湖風景名勝區。太湖隧道的兩個出風口形似“碧玉螺”與“畫舫”,靜靜地坐落在湖面,構成太湖湖面的一道靚麗的風景線,而隧道當中的“星空頂”更是讓人印象深刻,不僅賞心悅目,而且能有效緩解駕駛員開車時的緊張與壓力,避免疲勞駕駛事故發生。
作為我國最長湖底智慧隧道,隧道內支持基于雙光譜的多目標雷達監控,并配置專用光纖,采用光纖震動交通事件檢測智能技術,可以隨時根據路況進行交通導流管控、分區廣播引導、智慧照明等聯動控制,支持基于全頻的無線通信、北斗導航、可視化巡檢系統、氣體檢測與引導疏散系統,其中不乏許多首次在國內隧道使用的新科技。
研華賦予太湖智慧隧道科技的力量
研華科技有幸能為無錫太湖隧道提供工業級以太網解決方案,相較于傳統的隧道設計而言,太湖智慧隧道的內部系統間的聯動控制要求較高,包括要求高穩定的網絡系統,為此,研華特別在此項目中啟用研華EKI-7712G工業級網管型交換機,承擔起整個隧道接入層網絡基礎設施的關鍵角色,保證隧道運行的穩定及高效。

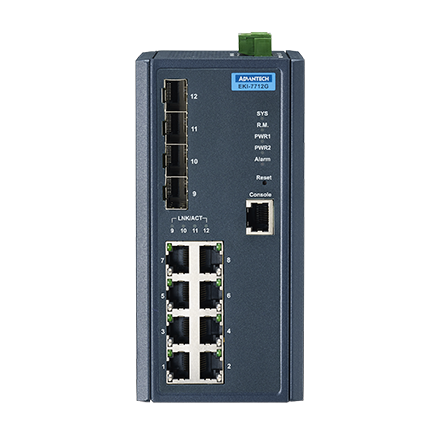

研華EKI-7712G工業級網管型交換機
研華EKI-7712G廣泛用于隧道內的多個系統包括交通控制、風機風閥、照明、視頻監控、氣體檢測、廢水排水監控和多目標雷達等,為隧道交通提供穩定可靠的網絡傳輸。具備以下產品特點:
1
支持8千兆電口, 4個SPF光口
2
工業級寬溫設計,支持-40~75度寬溫設計,
適用于嚴苛環境使用
3
支持X-Ring Pro, X-Chain協議,支持環網冗余,
<20ms環網自愈時間。
4
支持RSTP、STP、MSTP標準環網協議,
兼容性強
研華X-Chain專用技術
太湖隧道網絡的基礎部分采用的是研華工業以太網交換機EKI-7712G,網絡接入層采用X-Chain的環網協議,X-Chain支持多臺交換機組成環網,針對大型網絡架構,比如此次的太湖隧道網絡系統,能將更多臺的交換機組成同一個環網,有助于施工調適與后續管理。
在太湖隧道的不同系統中,X-Chain分別將EKI-7712G之間彼此串連組網,接入現場四個機房內的核心交換機,最終接入中心交換機,從而形成整個隧道網絡系統。隧道的部分系統則采用了通用協議RSTP,以便直接接入核心交換機組網。

X-Chain架構圖
7x24小時技術服務保證
此次隧道項目中,研華不只提供技術產品,而且在客戶提出需求后立即相應,派技術工程師前往現場進行調試,反復與現場人員針對網絡架構進行交流,全力協助優化網絡系統,并參與了現場演練工作,以便**時間提供協助。
在調試過程中,了解到后續運營管理會移交給專業團隊負責,研華全力協助現場人員配置文件備份整理,并推薦使用了研華N-Key。研華N-Key是一款能實現硬件裝置,進行交換機系統配置的備份與導入,具備快速、簡單、便捷且安全性高的特點。對后續運營團隊而言,一旦設備出現異常,需要進行更換設備或調整恢復配置時,可借助研華 N-Key裝置,可大幅縮短配置時間,有效改善運營效率。

用于隧道風機風閥控制系統 - 研華工業以太網交換機EKI-7712G
在現場工作人員的辛勤努力下,無錫太湖隧道最終如期與全國人民見面,作為參與該項目的一員,研華深感榮幸。多年以來,研華一直深耕工業物聯網的生態建設,致力發展穩定可靠的工業通訊產品,為每一位客戶提供優質的產品與服務,而隨著國內智慧高路發展的腳步不斷加快,研華也在努力提供完整的軟硬件解決方案,協助客戶伙伴串聯智慧城市產業鏈。
